GX螺旋輸送機輸送糧食

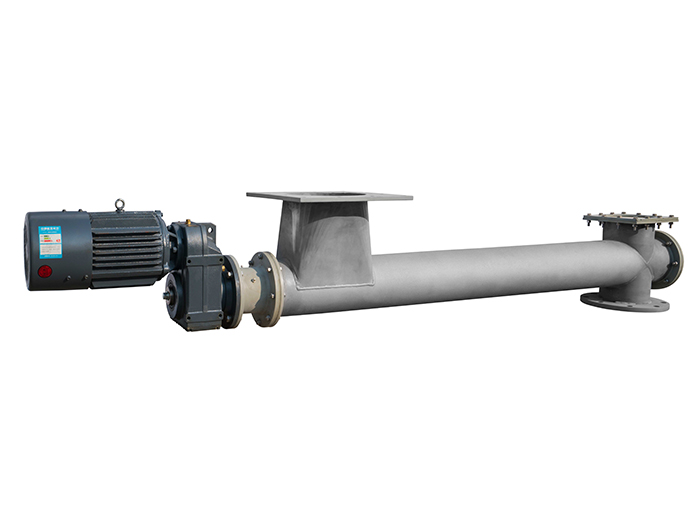

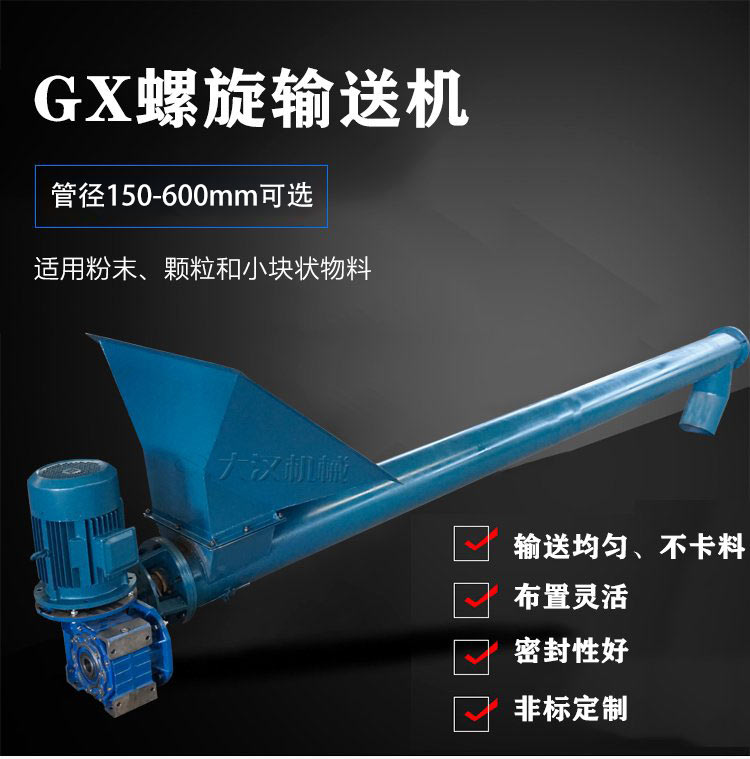

GX螺旋輸送機概述

GX螺旋輸送機是一種比較常見的螺旋輸送機，整個輸送過程都是在封閉的圓管內進行的，輸送比較均勻，不易卡料，也不會有粉塵產生，螺旋直徑共有150、200、250、300、400、500、600mm等七種規格；機身較短為3m，較長可達60m，級差為0.5m，可水平、傾斜、垂直單向輸送粉狀、粒狀和小塊狀物料。

產品介紹

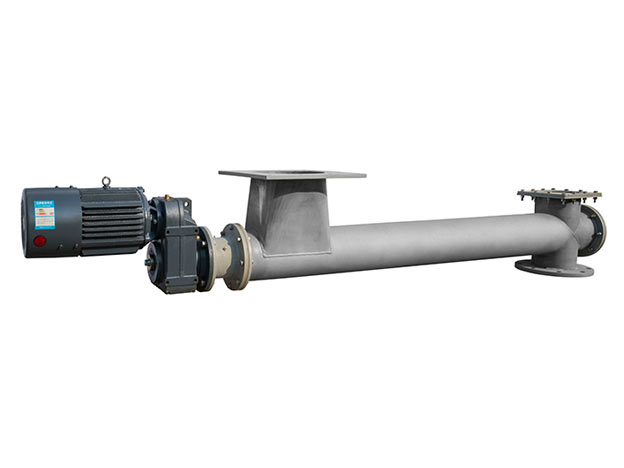

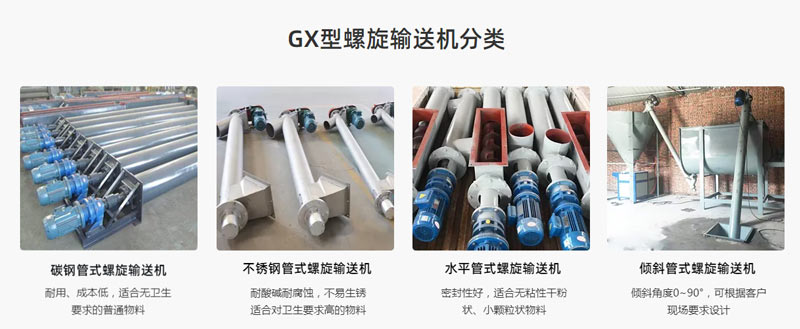

GX螺旋輸送機分類

1、不同材質：

碳鋼螺旋輸送機：主要用于水泥、煤炭、石塊等磨損較大，對衛生無特殊要求的行業。

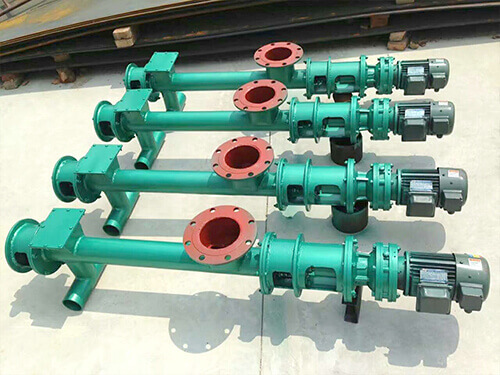

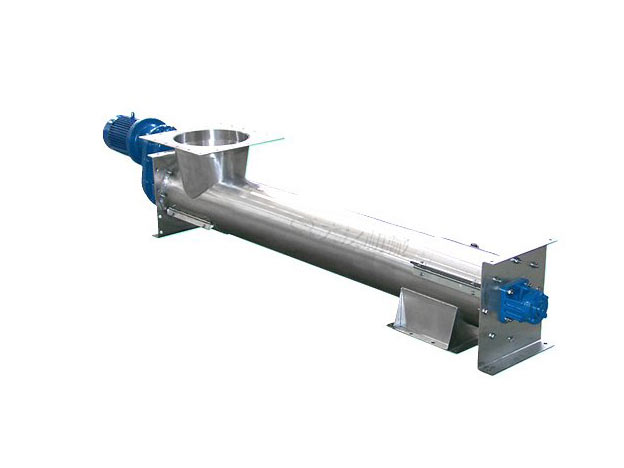

不銹鋼螺旋輸送機：主要用于食品、糧食、化工等對輸送環境有要求的行業，清潔度高，不會對物料產生污染。

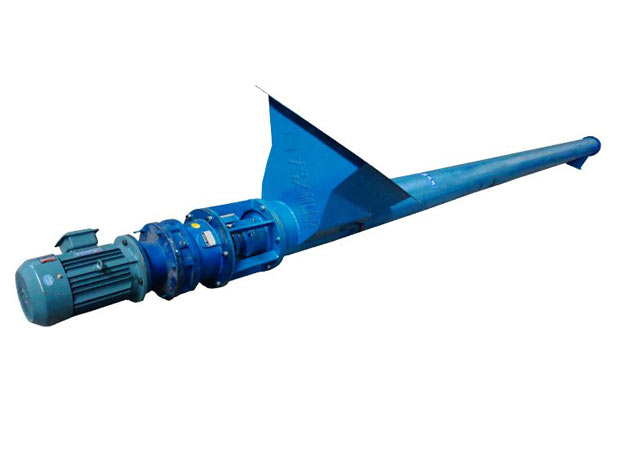

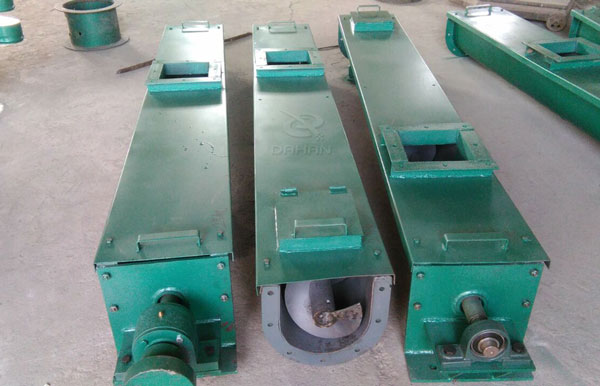

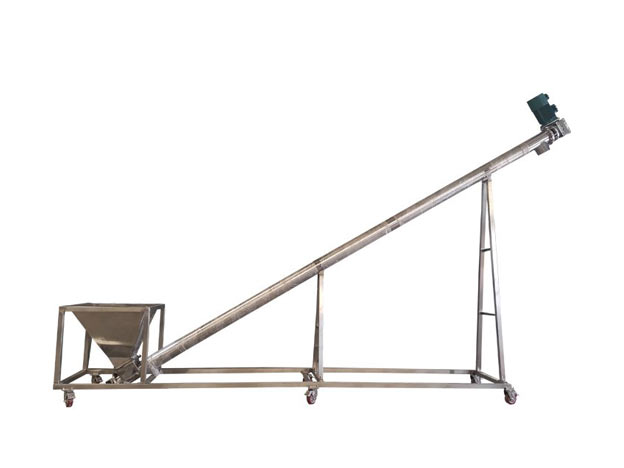

2、不同角度：可根據用戶要求水平或大傾角設計。注：GX型：0~90° 無軸管式：≤15°

GX螺旋輸送機型號

20221220105342.jpg" style="width: 800px; height: 329px;"/>

GX螺旋輸送機參數：

規格		主要技術性能	驅動裝置	驅動裝置				重量（kg）
直徑	長度（m）	產量（水泥） t/h	轉速 min^-1	減速機		電動機
直徑	長度（m）	產量（水泥） t/h	轉速 min^-1	型號	速比	型號	功率（kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L₂-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L₁-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L₂-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

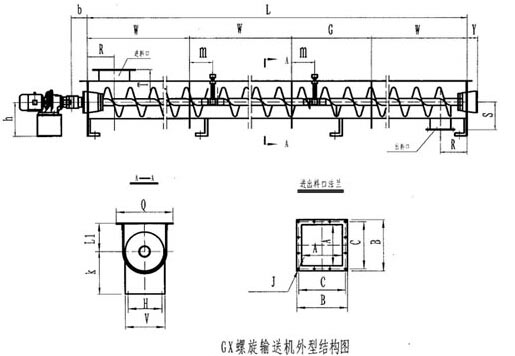

GX型螺旋輸送機外型尺寸：

GX型螺旋輸送機尺寸

型號	W	A	B	C	D	N	R	Y	L	K	M	S	P	O	H	V	J	T	G
GX150	2000	170	236	216	10	8	190	190	112	140	100	135	17	270	110	160	16	195	1000、1500、2000
GX200	2500	220	306	272	10	8	220	190	112	180	200	165	25	308	140	200	16	250	1500 2000 2500
GX250	2500	270	356	330	10	8	270	190	140	220		195	28	356	200	260	20	300
GX300	2500	320	428	385	14	8	300	190	214	270		225	28	443	240	320	20	350
GX400	3000	420	528	492	14	8	350	190	224	340	300	280	30	533	320	400	25	430	1500 2000 3000
GX500	3000	528	662	612	17	8	450	190	280	400		340	35	662	400	500	25	490
GX600	3000	628	762	720	17	8	550	190	255	500		430	40	760	500	600	30	560

GX螺旋輸送機的特點：

1、螺旋直徑從200毫米到500毫米，共有五種規格，長度從2米到70米。

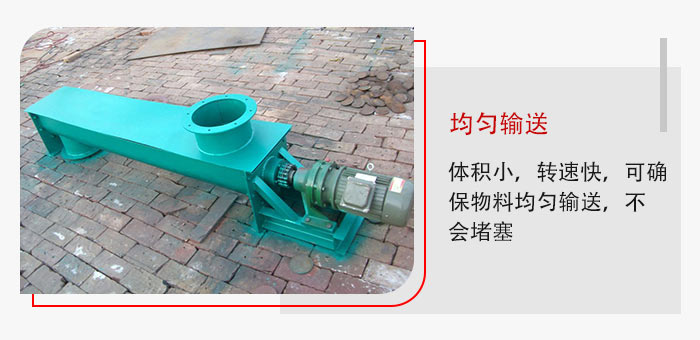

2、直徑小、轉速高、還有變螺距的螺旋體設計，可以確保輸送機在工作程中快速、均勻上料。

具有結構簡單,橫截面小,可以中間多點裝料或卸料

3、可水平或傾斜輸送，還可以直接與配套設備連接，充分利用空間，移動和拆裝十分方便。

4、密封可靠無滲漏，既無浪費物料現象，又創造了良好的工作環境。

5、出料端設有清掃裝置，整機噪聲低，適應性強，進出料口位置布置靈活。

該產品設有防塵密封裝置操作安全,制作成本低

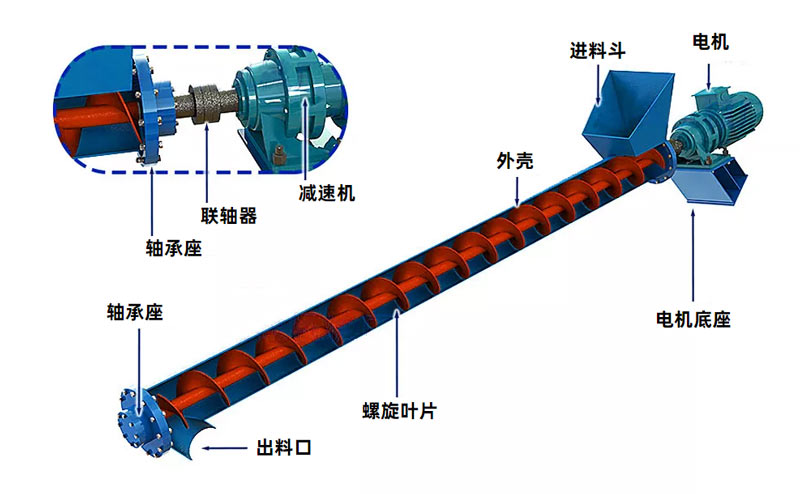

GX螺旋輸送機結構圖

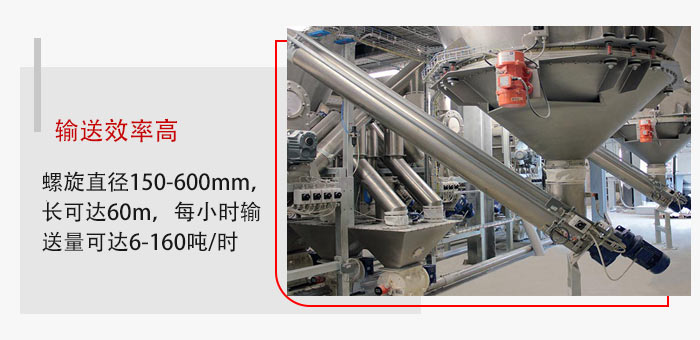

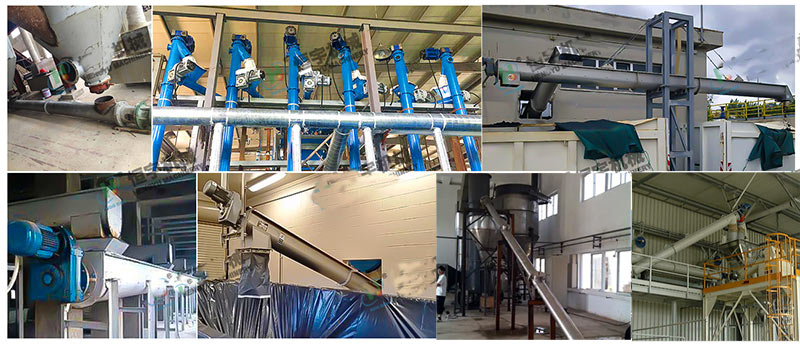

GX螺旋輸送機應用領域

GX螺旋輸送機可輸送物料展示

GX型螺旋輸送機是按照JB/T679-95《螺旋輸送機》標準設計制造。螺旋輸送機俗稱絞龍，是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備，從輸送物料位移方向的角度劃分，螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升。螺旋輸送機全是有鋼材做成的，螺旋輸送機用于輸送溫度較高的粉末或者固體顆粒等化工、建材用產品。螺旋輸送機的內部是有一個輸送管，葉片成螺旋狀的焊接在輸送管上。

GX螺旋輸送機安裝方法

GX螺旋輸送機安裝結構可以分為頭節、中間節、以及尾節三部分。這三部分是根據用戶需求來設定長度，從而組成一臺完整GX螺旋輸送機。如果水平固定在地面，地面需預留地腳和膨脹絲孔，用以固定。有角度輸送的情況下，一定要事先設定相應支撐。

GX螺旋輸送機按驅動裝置的方法不同也分為兩種：右裝和左裝。右裝-站在電機尾部分向前看，減速機低速軸在電機的右側；左裝-站在電機尾部向前看，減速機低速軸在電機的左側。

一、進出料口裝置

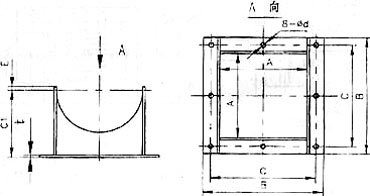

1、進料口

螺旋直徑 D	A	B	C	C1	t	d	重量 kg	圖號
200	220	306	272	100	3	9	3.64	GX20·10·00
250	270	356	330	120	3	9	4.80	GX25·10·00
300	320	428	386	140	4	13	8.88	GX30·10·00
400	420	528	492	160	4	13	12.42	GX40·10·00
500	528	662	612	160	4	17	16.56	GX50·10·00
600	628	762	720	180	4	17	21.20	GX60·10·00

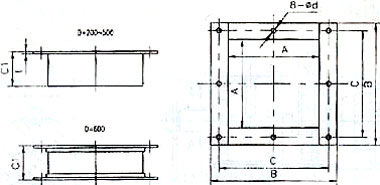

2、方形出料口

螺旋直徑 D	A	B	C	C1	E	t	d	重量 kg	圖號
200	226	312	272	165	8	3	9	4.36	GX20·11·00
250	276	374	330	195	10	4	9	7.52	GX25·11·00
300	328	426	386	225	10	4	13	9.36	GX30·11·00
400	428	536	492	280	10	4	13	14.28	GX40·11·00
500	536	670	612	340	15	4	17	26.14	GX50·11·00
600	636	774	720	430	15	6/td>	17	39.20	GX60·11·00

注：螺旋直徑為600毫米時，出料口采用角鋼結構。

3、手推式出料口與齒條式出料口尺寸樣本中略去，顧客函索即復。

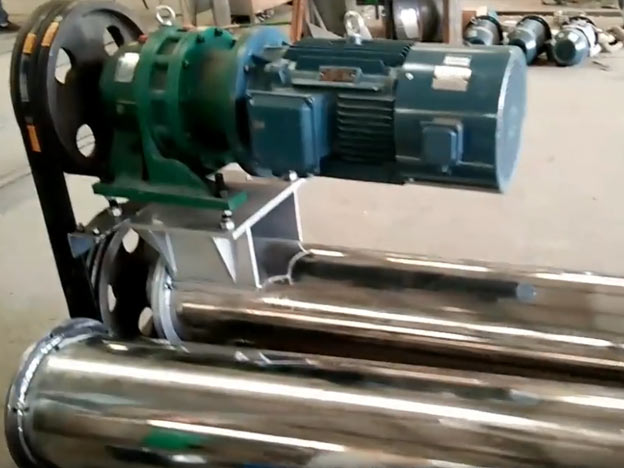

二、驅動裝置外形尺寸及安裝尺寸（參見下表）

驅動裝置	電動機	減速器型? 號	A	B	C	D	E	n-d1	H	n-d1	H	H1	H1	K	L	L1	L2	B1	B2	b	t	d	重量 kg
驅動裝置	功率 kw	轉速 min-1	A	B	C	D	E	n-d1	H	n-d1	H	H1	H1	K	L	L1	L2	B1	B2	b	t	d	重量 kg
Ⅰ	1.1 1.5< br/>2.2 3	1410 1410 1430 1430	JZQ250	250	320	332	277	190	8-M12	120	280	432	14.5	826.5 826.5 826.5 826.5	135	85	622	622	18	63	55	197.4 202.4 212.2 217.2
Ⅱ	2.2 3 4 5.5 7.5 10	1430 1430 1440 1440 1450 1450	JZQ350	350	400	440	360	250	8-M12	140	340	540	14.5	1042.5 1042.5 1042.5 1042.5 1043.5 1087.5 1119.5	165	85	821 821 821 821 838 838	821	18	63	55	55 320 334.2 334.2 366.2 383.3
Ⅲ	4 5.5 7.5 10 13 17	1440 1400 1450 1450 1460 1460	JZQ400	400	400	470	450	460	8-M16	160	410	650	17.5	1155.5 1155.5 1155.5 1155.5 1187.5 1206.5 1244.5	180	125	956 956 968 968 984 984	956	28	93	80	590.8 600.8 623.2 638.2
Ⅳ	4 5.5 7.5 10	1140 1140 1450 1450	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5 1338.5 1338.5 1338.5	200	125	1196 1196 1196 1196	1196	28	93	80	590.8 600.8 623.2 623.8
Ⅴ	13 17 22 30	1460 1460 1470 1470	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5 324.5 1412.5 1437.5	200	125	1199 1199 1253 1253	1196	28	93	80	671.4 696.4 789.3 894.3
Ⅵ	7.5 10 13 17 22 30 40	1450 1450 1460 1460 1470 1470 1470	JZQ650	650	500	700	650	410	9-M16	180	500	877	17.5	1670.5 1670.5 1670.5 1670.5 1670.5 1672.5 1738.5 1776.5	265	165	1373 1373 1373 1373 1405 1405 1425 1425	1373	36	127	110	1047.1 1089.7 1126.1 1150.1 1214.6 1279.6 1365.9 1450.9
Ⅶ	22 30 40	1470 1470 1470	JZQ750	750	500	720	725	450	9-M16	180	500	925	17.5	1710.5 1710.5 1778.5 1816.5	285	165	1551 1551 1571 1571	1519	36	127	110	1530.4 1545.4 1651.7 1736.7
Ⅷ	22 30 5575	1470 1470 1470 1470	JZQ850	850	550	800	825	520	9-M20	200	600	1075	17.5	1910.5 1910.5 2042 2093	325	200	1706 1706 1771 1771	1699	36	147	130	2035.4 2050.4 2454.5 2525.4
